Πως Τα Μαγνητόμετρα Πρωτονίου Χρησιμοποιούνται Για Την Ανίχνευση Μετάλλων

Η τεχνολογία ανίχνευσης μετάλλων έχει εξελιχθεί πολύ με την πάροδο των χρόνων και τα μαγνητόμετρα πρωτονίου (PPM) έχουν αναδειχθεί ως μια εξελιγμένη λύση για τον εντοπισμό θαμμένων μεταλλικών αντικειμένων με ακρίβεια.

Μεταξύ των πολλών PPMs που υπάρχουν στην αγορά, το AtomicX αντιπροσωπεύει την τελευταία λέξη της τεχνολογίας, καθιστώντας την ανίχνευση μετάλλων, τις γεωφυσικές έρευνες, την αρχαιολογική εξερεύνηση, ακόμη και την υποβρύχια ανίχνευση πιο προσιτές και ακριβείς.

Σε αυτό το άρθρο, θα εμβαθύνουμε στις αρχές πίσω από τη χρήση των μαγνητόμετρων πρωτονίου για την ανίχνευση μετάλλων και πιο συγκεκριμένα γιατί τα μεταλλικά αντικείμενα δημιουργούν μεταβολές στο μαγνητικό πεδίο και γιατί η ακρίβεια των οργάνων όπως το AtomicX PPM είναι κρίσιμη για την επιτυχής ανίχνευσης μετάλλων.

Γιατί τα μεταλλικά αντικείμενα επηρεάζουν το μαγνητικό πεδίο;

Κάθε θαμμένο μεταλλικό αντικείμενο δημιουργεί μια μαγνητική διαταραχή στο τριγύρω μαγνητικό πεδίο. Αυτά τα αντικείμενα συχνά συμπεριφέρονται σαν μαγνητικά δίπολα, δημιουργώντας ένα μοτίβο γραμμών πεδίου παρόμοιο με έναν ραβδόμορφο μαγνήτη. Ένα δίπολο αποτελείται από έναν θετικό πόλο (νότια) και έναν αρνητικό πόλο (βόρεια), με γραμμές πεδίου να αναδύονται από τον θετικό πόλο και να επιστρέφουν στον αρνητικό πόλο, όπως στην εικόνα που ακολουθεί:

Όταν ένα μεταλλικό αντικείμενο θάβεται στο μαγνητικό πεδίο της Γης, προκαλεί τοπικές αλλαγές στην ένταση και την κατεύθυνση του πεδίου. Τα σιδηρούχα μέταλλα τείνουν να ενισχύουν το περιβάλλον μαγνητικό πεδίο λόγω της υψηλής μαγνητικής τους διαπερατότητας, ενώ τα μη-σιδηρούχα μέταλλα μπορούν να προκαλέσουν ασθενέστερες μεταβολές. Αυτές οι αλλαγές του μαγνητικού πεδίου εκδηλώνονται ως περιοχές θετικών και αρνητικών μαγνητικών μεταβολών, οι οποίες μπορούν να ανιχνευθούν μόνο με πολύ ευαίσθητα όργανα.

Η ικανότητα ανίχνευσης αυτών των ανεπαίσθητων αλλαγών είναι ζωτικής σημασίας για τον ακριβή εντοπισμό της θέσης των θαμμένων αντικειμένων. Ωστόσο, απαιτείται εξαιρετική ακρίβεια, επειδή αυτές οι μεταβολές συχνά εμφανίζονται στην περιοχή των νανοτέσλα (nT), που είναι μόνο ένα κλάσμα της συνολικής έντασης του μαγνητικού πεδίου της Γης που είναι περίπου 50.000 nT.

Για το λόγο αυτό έχει μεγάλη σημασία η επιλογής της σωστής τεχνολογίας.

Γιατί τα μαγνητόμετρα πρωτονίου υπερέχουν στην ανίχνευση μετάλλων;

Όταν πρόκειται για την ανίχνευση των μικροσκοπικών μαγνητικών μεταβολών που προκαλούνται από θαμμένα μεταλλικά αντικείμενα, δεν είναι όλα τα μαγνητόμετρα ίδια. Τα fluxgate μαγνητόμετρα, τα μαγνητόμετρα με hall effect αισθητήρες (όπως οι εφαρμογές που υπάρχουν στα smartphones) και άλλοι τύποι συχνά δεν μπορούν να ανταποκριθούν, επειδή πολύ απλά δεν διαθέτουν την απαραίτητη ακρίβεια για την ανίχνευση των πολύ μικρών αλλαγών στο μαγνητικό πεδίο που παράγονται από αυτά τα αντικείμενα.

Οι περιορισμοί των άλλων μαγνητομέτρων:

Ενώ τα fluxgate μαγνητόμετρα είναι χρήσιμα για τη μέτρηση μεταβολών χαμηλής συχνότητας στα μαγνητικά πεδία, έχουν συνήθως ευαισθησίες που περιορίζονται σε microTesla (µT). Το ίδιο ισχύει και με τους αισθητήρες hall effect που είναι γενικά σχεδιασμένοι για την ανίχνευση μόνο τεράστιων μεταβολών, με ευαισθησίες ομοίως στην περιοχή των microTesla (µT).

Αυτό τα καθιστά εντελώς ανεπαρκή για την ανίχνευση των πολύ μικρών μεταβολών που δημιουργούν τα θαμμένα μεταλλικά αντικείμενα, αφού 1 microTesla ισούται με 1000 nanoTesla και οι μεταβολές των μεταλλικών αντικείμενων μπορεί να είναι ακόμη και μόλις 20 nanoTesla. Αυτό σημαίνει ότι ένα τέτοιο αντικείμενο θα ήταν εντελώς αόρατο στα άλλα μαγνητόμετρα, αφού μπορούν να μετρήσουν μεταβολές μόνο πάνω από 1000 nanoTesla.

Τα πλεονεκτήματα των μαγνητόμετρων πρωτονίου:

Τα μαγνητόμετρα πρωτονίου, όπως το AtomicX PPM, υπερέχουν στην ανίχνευση μετάλλων λόγω της ανώτερης ευαισθησίας και ακρίβειάς τους. Λειτουργώντας με βάση την αρχή του πυρηνικού μαγνητικού συντονισμού (NMR), τα μαγνητόμετρα πρωτονίου μετρούν την απόλυτη τιμή του γήινου μαγνητικού πεδίου με εξαιρετική ακρίβεια. Έχουν, λοιπόν, τα εξής πλεονεκτήματα:

Ασύγκριτη ευαισθησία: Τα μαγνητόμετρα πρωτονίου μπορούν να ανιχνεύσουν μεταβολές του μαγνητικού πεδίου τόσο μικρές όσο 0,1 nT. Αυτή η υψηλή ευαισθησία είναι ζωτικής σημασίας για τον εντοπισμό των μικρών μεταβολών που προκαλούνται από θαμμένα μέταλλα και που άλλα μαγνητόμετρα δεν εντοπίζουν.

Απόλυτη μέτρηση του πεδίου: Σε αντίθεση με τα μαγνητόμετρα fluxgate και άλλα μαγνητόμετρα που μετρούν σχετικές μεταβολές, τα μαγνητόμετρα πρωτονίου παρέχουν απόλυτες μετρήσεις του μαγνητικού πεδίου της Γης. Αυτό εξαλείφει την ανάγκη για συχνό calibration και εξασφαλίζει πιο αξιόπιστα δεδομένα.

Ανθεκτικότητα και αξιοπιστία: Τα μαγνητόμετρα πρωτονίου επηρεάζονται λιγότερο από περιβαλλοντικούς παράγοντες, όπως οι μεταβολές της θερμοκρασίας. Αυτό τα καθιστά ιδανικά για έρευνες σε δύσκολες ή δυναμικές συνθήκες. Το μαγνητόμετρο πρωτονίου AtomicX πηγαίνει αυτά τα πλεονεκτήματα ένα βήμα παραπέρα, καθώς διαθέτει επίσης έναν ασύγκριτης τεχνολογίας αισθητήρα που δεν απαιτεί και καθόλου ευθυγράμμιση με τις μαγνητικές γραμμές της Γης και απλά λειτουργεί παντού!

Η ανίχνευση μετάλλων και ο ρόλος των διπολικών πεδίων

Το μαγνητικό διπολικό πεδίο που δημιουργείται από ένα θαμμένο μεταλλικό αντικείμενο αποτελείται συνήθως από μια ισχυρή θετική μεταβολή στη μία πλευρά και μια αντίστοιχη αρνητική μεταβολή στην άλλη. Αυτό το μοτίβο προκύπτει επειδή το αντικείμενο μαγνητίζεται ουσιαστικά υπό την επίδραση του γήινου μαγνητικού πεδίου, δημιουργώντας τους δικούς του τοπικούς βόρειους και νότιους πόλους.

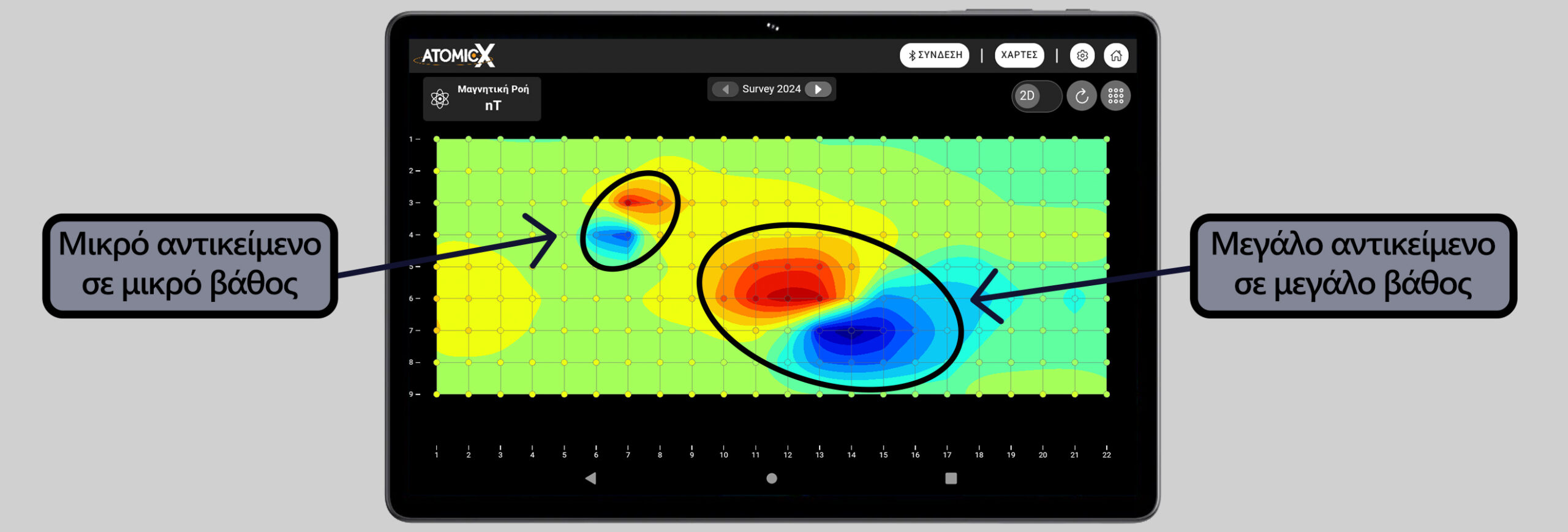

Τα μαγνητόμετρα πρωτονίου ανιχνεύουν αυτά τα δίπολα χαρτογραφώντας την ένταση του μαγνητικού πεδίου σε μια ευρύτερη περιοχή. Για τον ακριβή εντοπισμό και την ερμηνεία αυτών των μαγνητικών ανωμαλιών, συνιστάται η χαρτογράφηση μιας μεγάλης επιφάνειας. Αυτό οφείλεται στο γεγονός ότι τα μαγνητικά δίπολα που προκαλούνται από θαμμένα μεταλλικά αντικείμενα μπορούν να προκαλέσουν ανεπαίσθητες αλλαγές στο μαγνητικό πεδίο, οι οποίες μπορεί να γίνουν εμφανείς μόνο όταν εξεταστεί ένα μεγάλος τριγύρω χώρος. Μια μεγάλη χαρτογραφημένη περιοχή επιτρέπει τη σαφή απεικόνιση των θετικών και αρνητικών πόλων που δημιουργούνται από το μεταλλικό αντικείμενο, όπως φαίνεται στην παρακάτω εικόνα.

Όπως μπορείτε να δείτε, έχει χαρτογραφηθεί μια πολύ μεγάλη περιοχή. Οι περισσότερες τιμές (πράσινα χρώματα) είναι το μαγνητικό πεδίο της Γης, ανεπηρέαστο. Έπειτα, στο έδαφος θάψαμε για λόγους δοκιμής και επίδειξης δύο μεταλλικά αντικείμενα, ένα μικρότερο και ένα μεγαλύτερο, τα οποία δημιουργούν τις μπλε και κόκκινες μεταβολές στον χάρτη. Ουσιαστικά η κόκκινη πλευρά είναι ο θετικός πόλος και η μπλε ο αρνητικός του κάθε αντικειμένου.

Το AtomicX PPM είναι εξαιρετική επιλογή για ανίχνευση μετάλλων λόγω της δυνατότητάς του να επεξεργάζεται και να προβάλλει τα δεδομένα αυτά σε πραγματικό χρόνο. Ο χειριστής μπορεί να βλέπει στο συνοδευτικό tablet όπου τρέχει η AtomicX εφαρμογή απευθείας τον χάρτη του μαγνητικού πεδίου καθώς σχηματίζεται, κάνοντας την έρευνα εύκολη και άμεση.
